动态扭矩测试仪规格

更新时间:2016-07-26

简要描述:

动态扭矩测试仪规格, 本动态扭矩测试仪的传感器扭矩数值的测量是采用应变电测原理当应变轴受扭力影响产生微小变形后,粘贴在应变轴上的应变计阻值发生相应变化,我们将具有相同应变特性的应变计组成测 量电桥,应变电阻的变化即可转变为电压信号的变化进行测量。

  免费咨询:021-61993587

  发邮件给我们:1908338191@qq.com

动态扭矩测试仪规格

动态扭矩测试仪简介
此款动态扭矩测试仪的传感器扭矩数值的测量采用应变电测原理当应变轴受扭力影响产生微小变形后,粘贴在应变轴上的应变计阻值发生相应变化,我们将具有相同应变特性的应变计组成测 量电桥,应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图,由于采用了能源与信号的无接触耦合,*解决了旋转状态下扭矩数值(转 矩)的测量。
1、电源经过处理后送 ,经激励电源送到应变轴上;
2、由稳压电源变成稳定电压供给应变轴上各电子器件;
3、将应变轴的微小变形转换成电信号,经过压/频转换,变成与扭应变成正比的频率信号,通过 调解电路整形后输出调频方波信号。
转速的测量:转速测量采用磁电码盘的方法进行测量,每一磁电码盘均有60个齿,轴带动磁电码盘每旋转一周可产生60个脉冲,高速或中速采样 时可以用测频的方法,低速采样时可以用测周期的方法测出准确的转速。本传感器精度可达±0.1%~±0.5%(F·S)。由于传感器输出为频率信号,所以无需AD转换即可直接送至计算机进行数据处理。
  本传感器的测速方法采用内置测速,订货时用户需注明是否监测转速信号。

动态扭矩测试仪规格

动态扭矩测试仪产品特点:
1、信号输出波形方波幅度可选5V/12V。
2、开机5分钟即可进入工作状态,勿需预热过程。
3、检测精度高、稳定性好、抗干扰性强。
4、不需反复调零即可连续测量正反扭矩。
5、体积小、重量轻、易于安装。
6、传感器可脱离二次仪表独立使用,只要按插座针号提供±15V(200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。


动态扭矩测试仪仪表的技术规格
1、 基本技术规格
 K型小台式,尺寸:216×90×90×280。
 仪表电源:220VAC。
 显示范围:
扭矩显示:-19999~19999,小数点位置可设定。
转速显示:-1999~4500,小数点位置可设定。
功率显示:0~9999,小数点自动调节。
 脉冲输入信号:各种NPN、PNP、OC门输出的接近开关,旋转编码器。
 计数频率:转速脉冲输入2Hz~1.5KHz
              扭矩脉冲输入5KHz~15KHz。
2、 选配件技术规格
 提示输出
 2种提示方式,通过设定选择,延时提示功能。
 继电器输出:触点容量220V  AC,3A。
 变送输出
 光电隔离。
 4mA~20mA、0mA~10mA、0mA~20mA直流电流输出,通过设定选择。
 负载能力大干600Ω。
 1V~5V、1V~5V直流电压输出,需订货时注明。
 输出分辨力:1/4000,误差小于0.2%F·S。
     通信接口
 光电隔离。
 RS232、RS485标准,在订货时注明。
 仪表地址0~99可设定
 通信速率2400、4800、9600、19200通过设定选择,低于2400的速率需在订货时注明。
 打印接口及打印单元
 内置硬件时钟,停电不影响走时,自动调整闰年,大、小月。
 手动,手动+定时,手动+定时+提示三种打印方式通过设置选择
 打印内容:时间(年、月、日、时、分)、扭矩值、转速值、功率值、峰值、单位。
 外供电源
 ±15V。

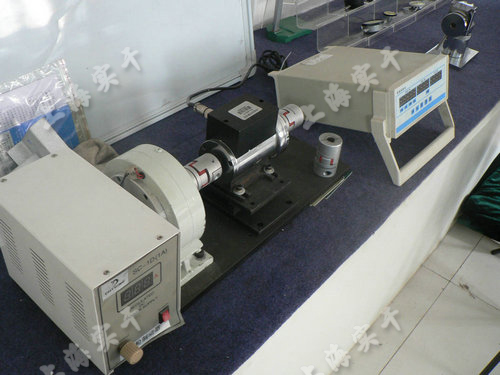

动态扭矩测试仪图片



动态扭矩测试仪?图片



动态扭矩测试仪?图片
